Siklon ve multisiklon kazan ve endüstriyel sistemlerde toz,kül,parçacık gibi katı maddeleri gaz akımından ayırmak için kullanılan mekanik ayırıcı sistemlerdir.Özellikle katı yakıtlı kazanlarda,baca gazlarının temizlenmesi amacıyla kullanılırlar.
1.SİKLON(CYCLONE SEPARATOR)
ÇALIŞMA PRENSİBİ:
Kirli gaz,siklonun tangensiyel girişinden yüksek hızla girer.
Merkezkaç kuvvetiyle ağır parçacıklar dış çeperlere fırlatılır.
Katılır dibe düşürken,temiz gaz üstten çıkar.
YAPISI:
Silindirik+konik gövde,
Giriş kanalı(tangensiyel),
Çıkış borusu(üst merkez),
Kül boşaltma haznesi(alt kısım).
VERİM:
10-50 mikron üzerindeki parçacıkları ayırmada iyidir.
Yaklaşık %70-90 verim sağlar.

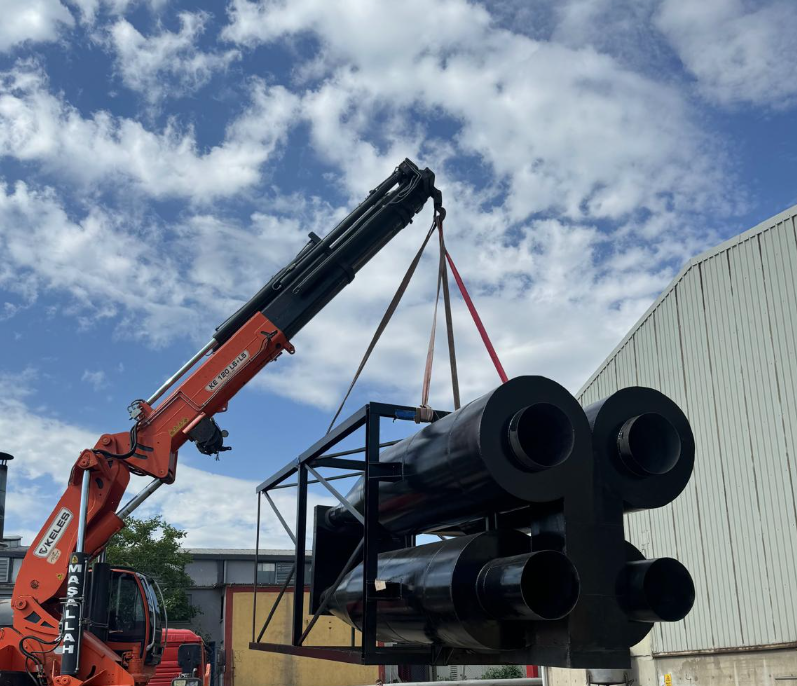

2.MULTİSİKLON(MULTİ-CYCLONE SEPARATOR)
FARKI NEDİR?
Birden çok küçük siklonun paralel bağlanarak tek gövde içinde çalıştığı sistemdir.
Daha yüksek ayrıştırma verimi sağlar.
YAPISI:
Ana hazne içinde 10-40 adet küçük siklon bulunur.
Her bir siklon bireysel ayrıştırma yapar.
Alt kısımda kül toplama bunkeri,üstte temiz gaz çıkışı bulunur.
VERİM:
5 mikrona kadar parçacıkları %95’e varan verimle ayırabilir.
Torbalı filtre öncesi ön temizlik için idealdir.
KARŞILAŞTIRMALI TABLO
| ÖZELLİK | SİKLON | MULTİSİKLON |
|---|---|---|
| YAPI | TEK HÜCRE | ÇOK HÜCRELİ |
| AYRIŞTIRMA VERİMİ | %70-90 | %90-95 |
| MİKRON KAPASİTESİ | 10MİKRON VE ÜZERİ | 5 MİKRON VE ÜZERİ |
| YATIRIM MALİYETİ | DÜŞÜK | ORTA |
| YER İHTİYACI | AZ | BİRAZ DAHA FAZLA |
| KULLANIM | KÜÇÜK SİSTEMLER,ÖN AYIRICI | ENDÜSTRİYEL KAZANLAR,TORBA FİLTRE ÖNCESİ |
MONTAJ AŞAMALARI
Siklon ve Multisiklon Kurulumu:
Temel hazırlanır,ankraj cıvataları yerleştirilir.
Siklon gövdesi dik olarak monte edilir.
Baca gazı giriş hattı bağlantısı(genelde tangensiyel).
Temiz gaz çıkışı baca hattına bağlanır.
Alt kül çıkışı otomatik veya manuel boşaltmalı olarak kurulur.
Dış ortamda kurulu ise izolasyon ve yağmur siperliği yapılır.
