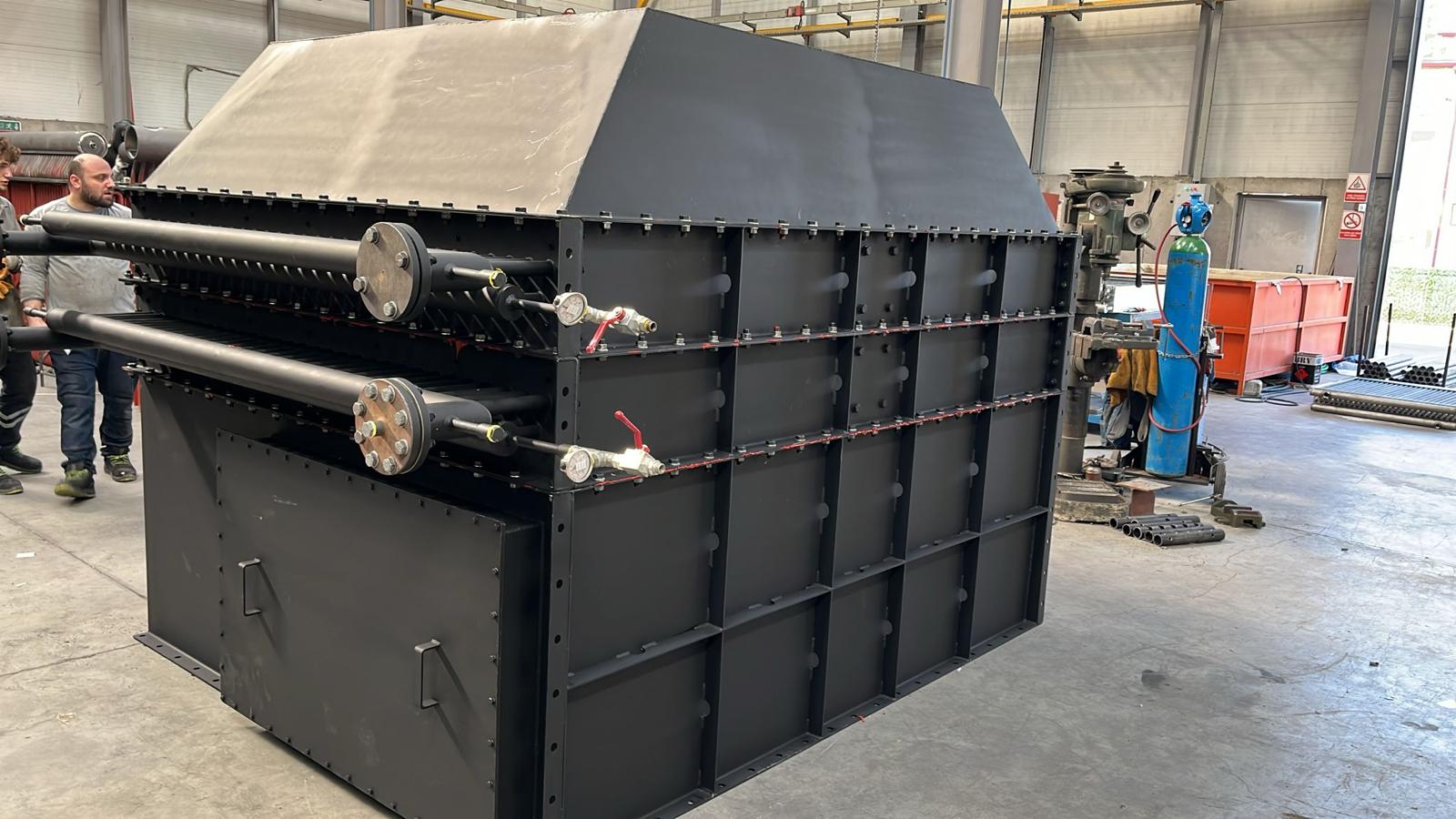

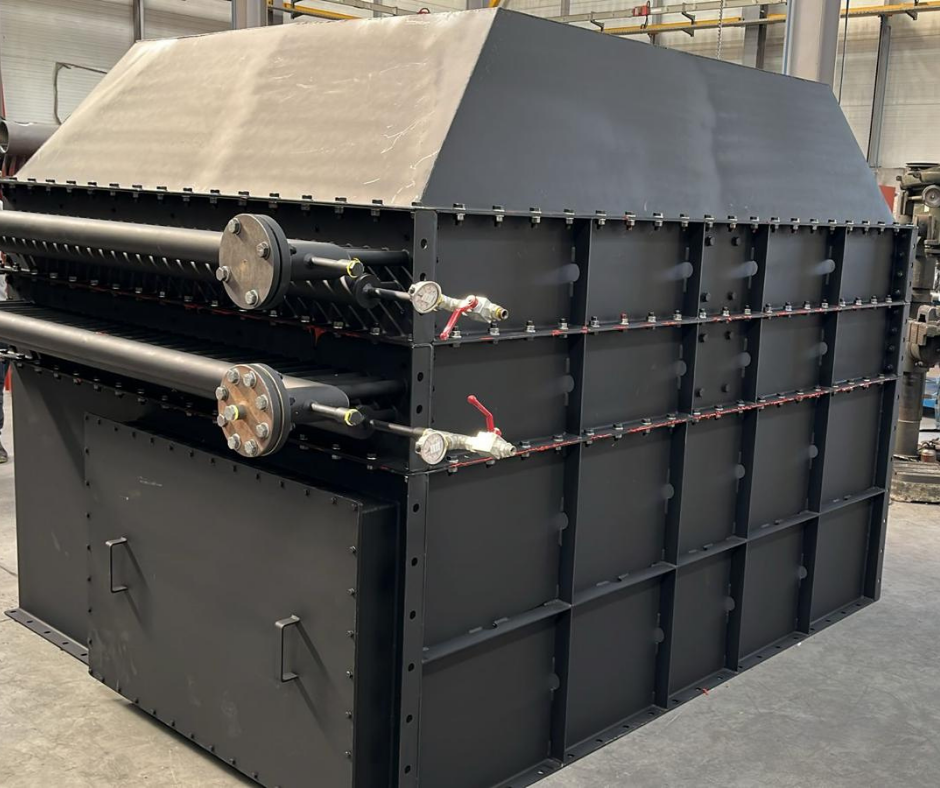

Ekonomizer
Temel İşlev: Bacadan çıkan sıcak gazların enerjisini kullanarak,kazan besi suyunu ısıtır.

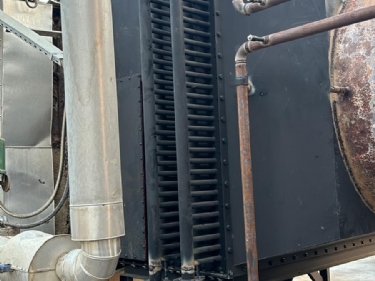

Yerleşim: Kazan çıkışında,baca hattı üzerinde yer alır.
Çalışma Şekli: Gazlar boru dışından geçer,besi suyu boru içinden akar.
| TİP | AÇIKLAMA | KULLANIM ALANLARI |
|---|---|---|
| BORU TİPİ(BARE TUBE) |
SADE ÇELİK BORULARDAN |
STANDART BUHAR KAZANLARINDA |
| KIZGIN YAĞ |
BORULARIN DIŞINA KANATÇIK |
YÜKSEK VERİM İSTEYEN |
| SARMAL TİP(SPIRAL) |
SPIRAL BORULARLA KOMPAKT |
DAR ALANLARDA |
| YOĞUŞMALI EKONOMİZER |
EGZOZ GAZINDA YOĞUŞMA |
DÜŞÜK SICAKLIK BACA |
| YÜZEY KAPLAMA |
KOROZYON DİRENCİ İÇİN EPOXY VEYA GALVANİZ |
| PARÇA | KARBON ÇELİK(ST37/ST52), PASLANMAZ |
| BORULAR | DİKİŞSİZ KARBON ÇELİK(DIN2448) YÜKSEK ISI DAYANIMLI |
| DIŞ GÖVDE | GALVANİZ ÇELİK, ALÜMİNYUM, PLASTİK (PE, PPR) |
| KANATÇIKLAR(FINNED) | GALVANİZ ÇELİK, ALÜMİNYUM, PLASTİK (PE, PPR) |
1.ÖN HAZIRLIK
Bacanın çıkış sıcaklığı (genellikle 180℃-250℃) ölçülür.
Besi suyu sıcaklığı ve debisi belirlenir.
Ekonomizer boyutlandırılır.

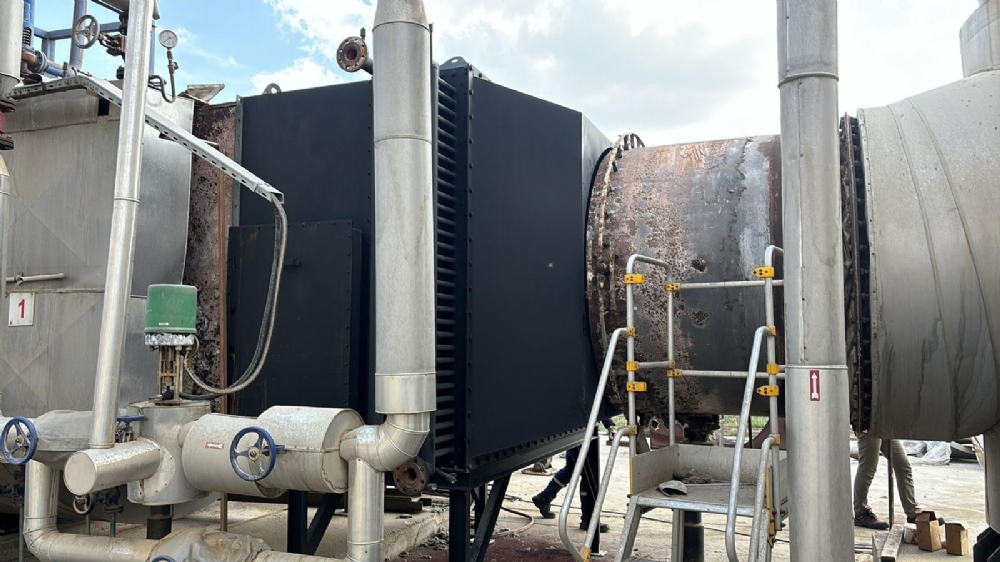

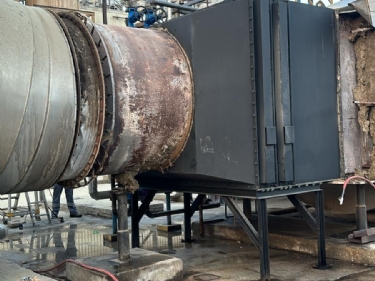

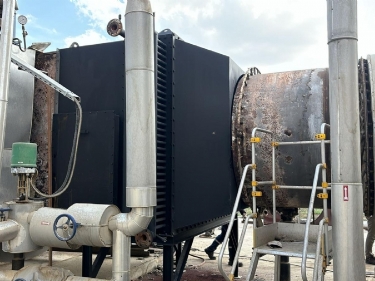

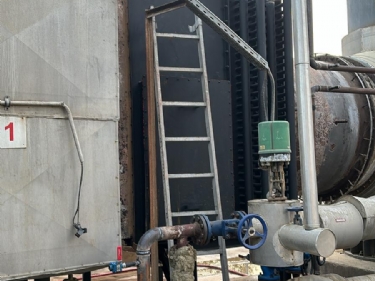

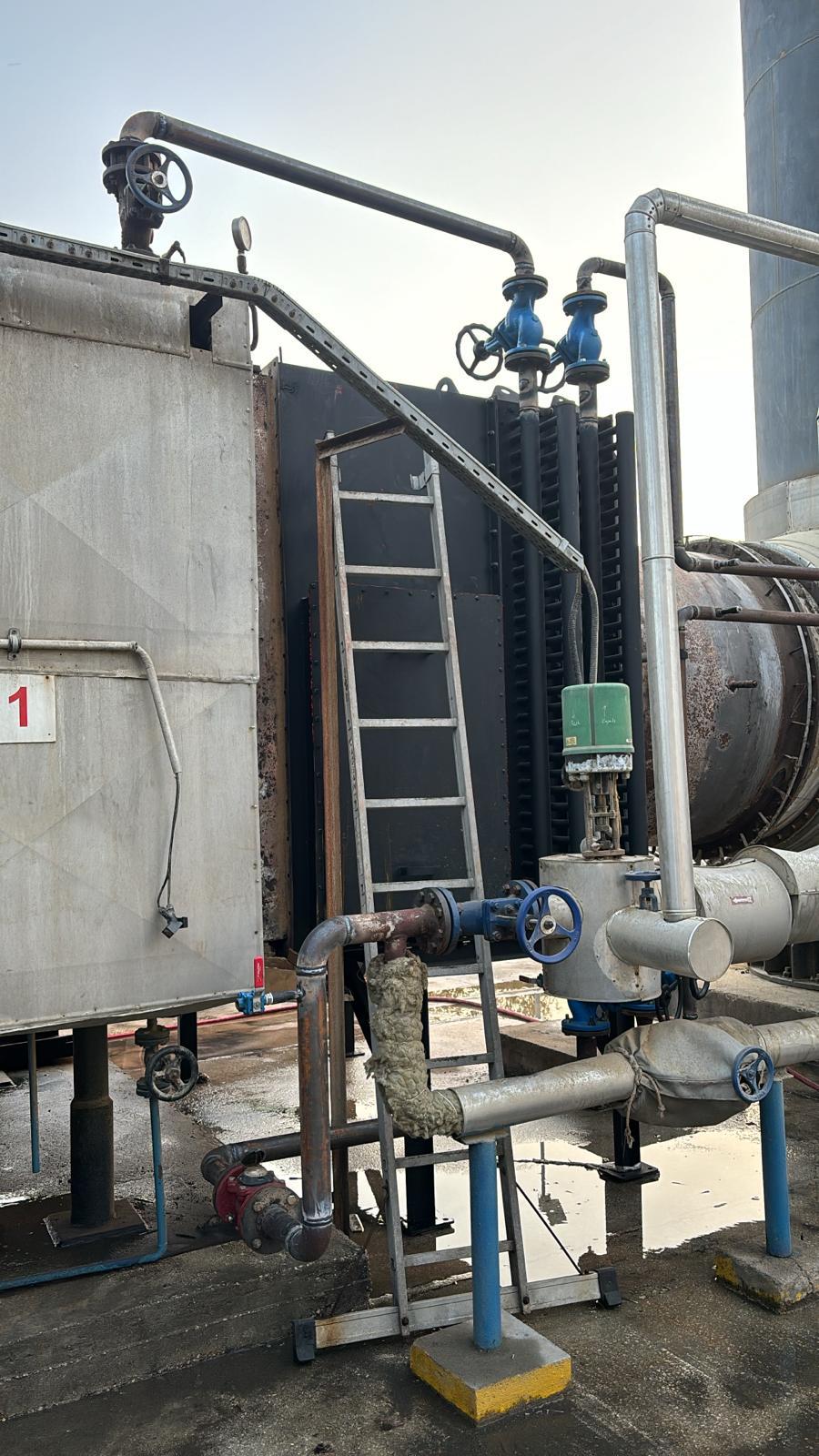

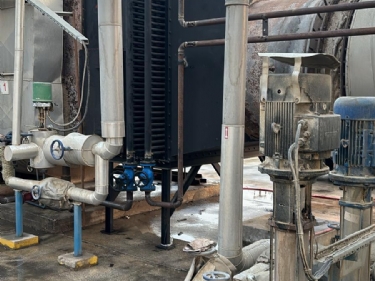

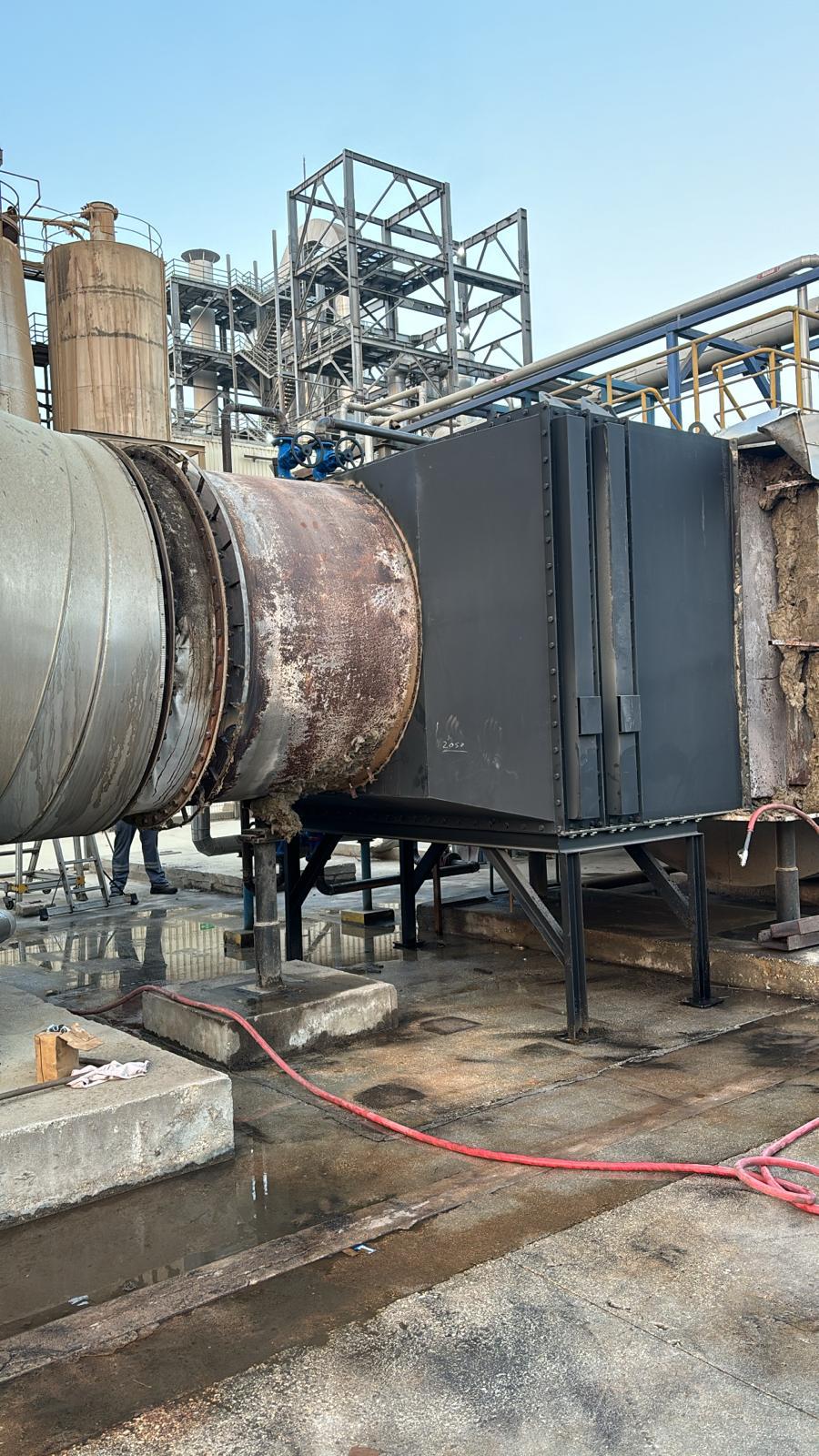

2.MEKANİK MONTAJ

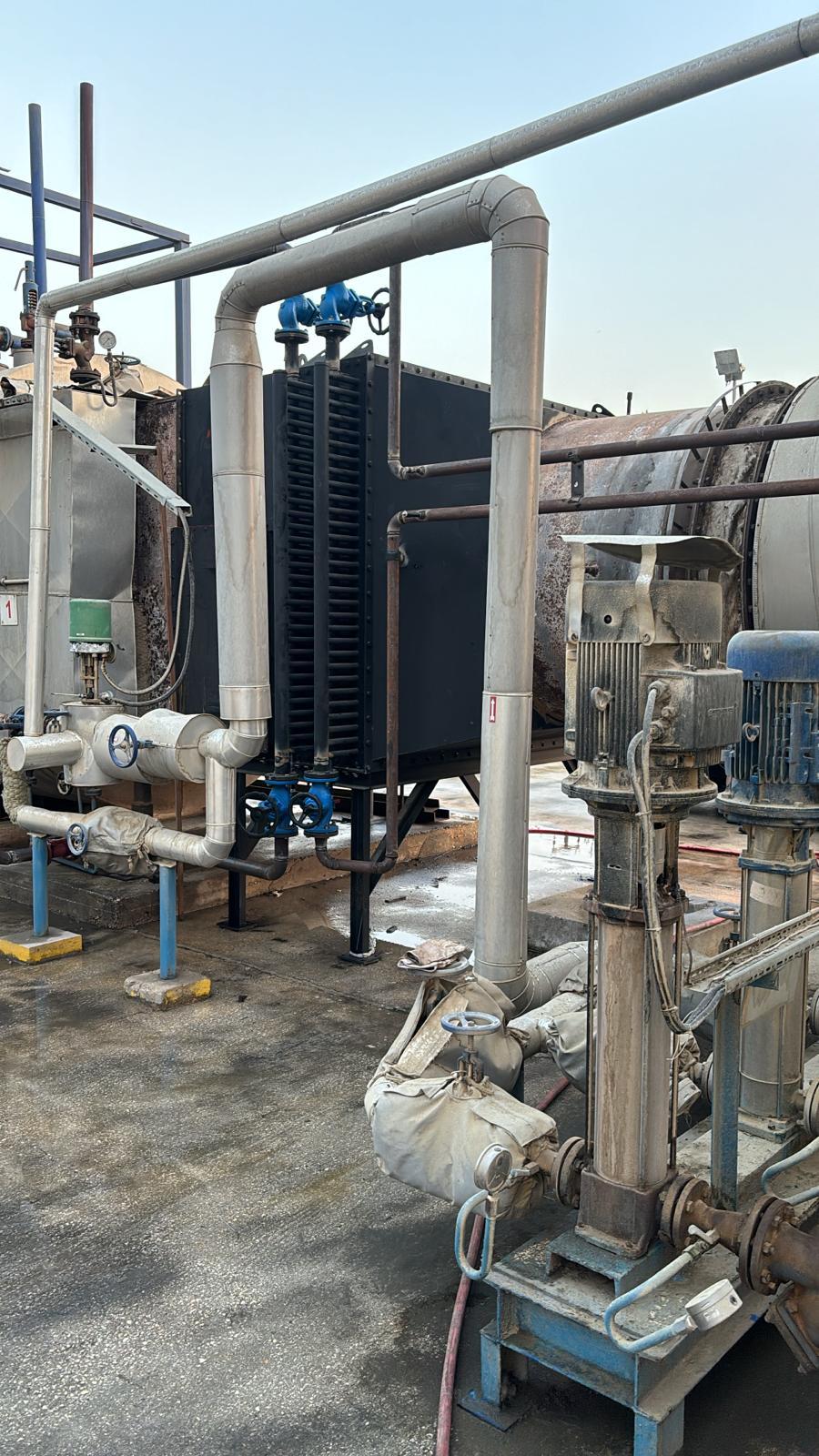

Ekonomizer baca çıkışına yerleştirilir(flanşlı veya kaynaklı bağlantı).

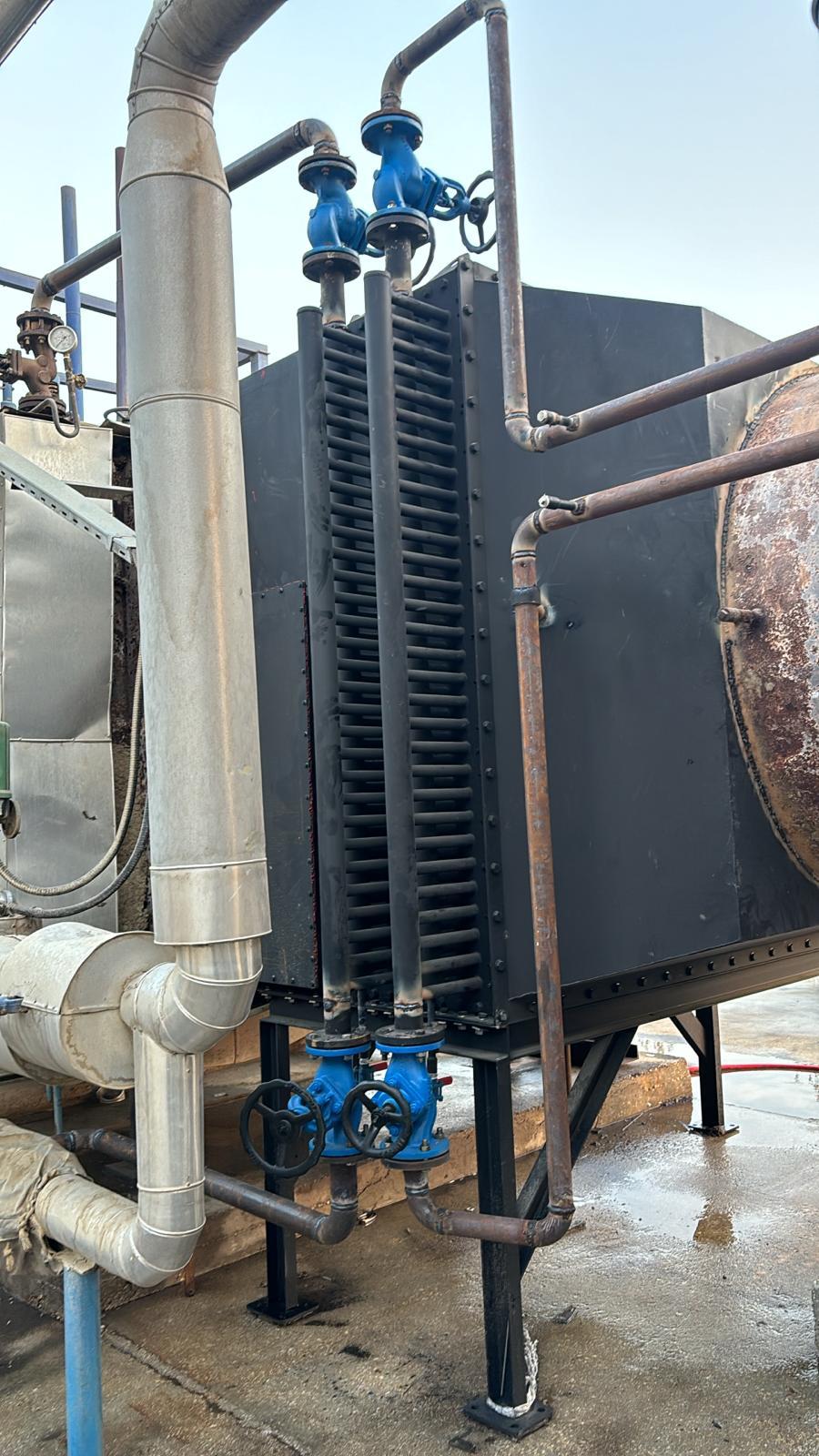

Giriş-çıkış boruları kazan besi hattına bağlanır.
Tesisat izolasyonu yapılır(cam yünü+sac kaplama).
3.KONTROLLER
Drenaj hattı oluşturulur(yoğuşma riski için).
Gerekirse by-pass hattı eklenir(yüksek buhar talebinde devreden çıkarma için)
Sıcaklık sensörleri baca gazı ve su giriş/çıkış noktalarına yerleştirilir.
| PARAMETRE | DEĞER |
| BACA ÇIKIŞ SICAKLIĞI | 220℃ →140℃ |
| BESİ SUYU GİRİŞ | 80℃ →130℃ |
| YAKIT TASARRUFU | %5 (YILLIK BAZ) |
| GERİ DÖNÜŞ SÜRESİ | 1-2 YIL |
Yakıt tüketimi düşer.
Baca gazı sıcaklığı düşer → daha az çevre kirliliği
Kazan besi suyu sıcak tutulur → termal şok azalır.
