| SİSTEM | BORU MALZEMESİ | BAĞLANTI YÖNTEMİ |
|---|---|---|
| BUHAR | KARBON ÇELİK(ST37/ST52), PASLANMAZ | KAYNAKLI, FLANŞLI |
| KIZGIN YAĞ | DİKİŞSİZ KARBON ÇELİK(DIN2448) YÜKSEK ISI DAYANIMLI | KAYNAKLI, FLANŞLI |
| BASINÇLI HAVA | GALVANİZ ÇELİK, ALÜMİNYUM, PLASTİK (PE, PPR) | DİŞLİ, REKORLU, HIZLI BAĞLANTI |

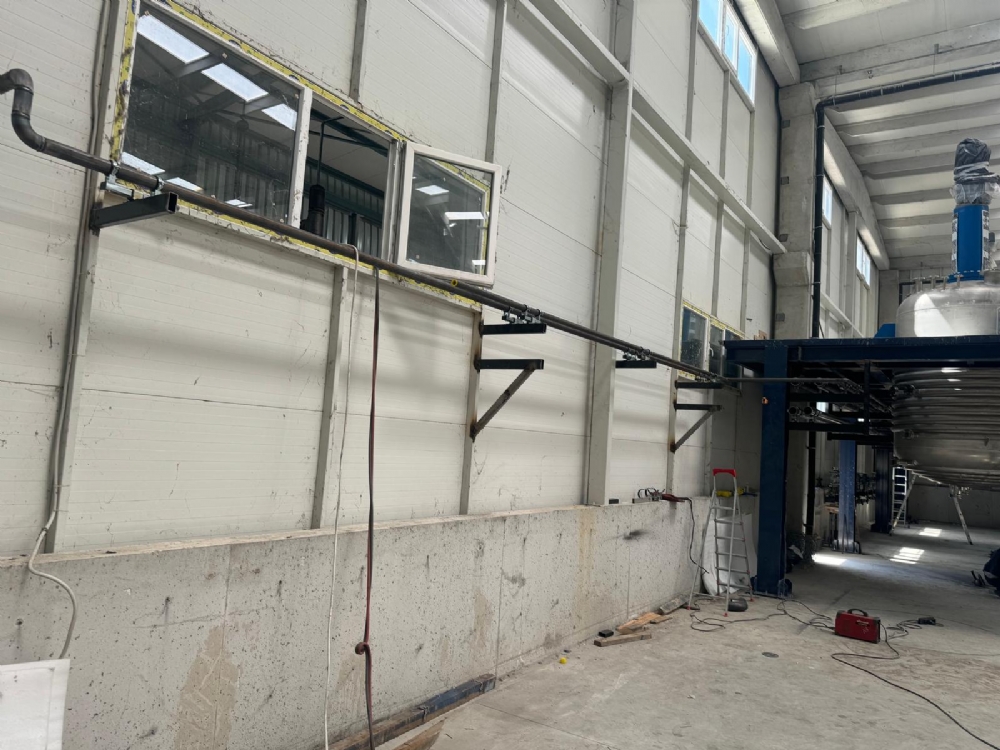

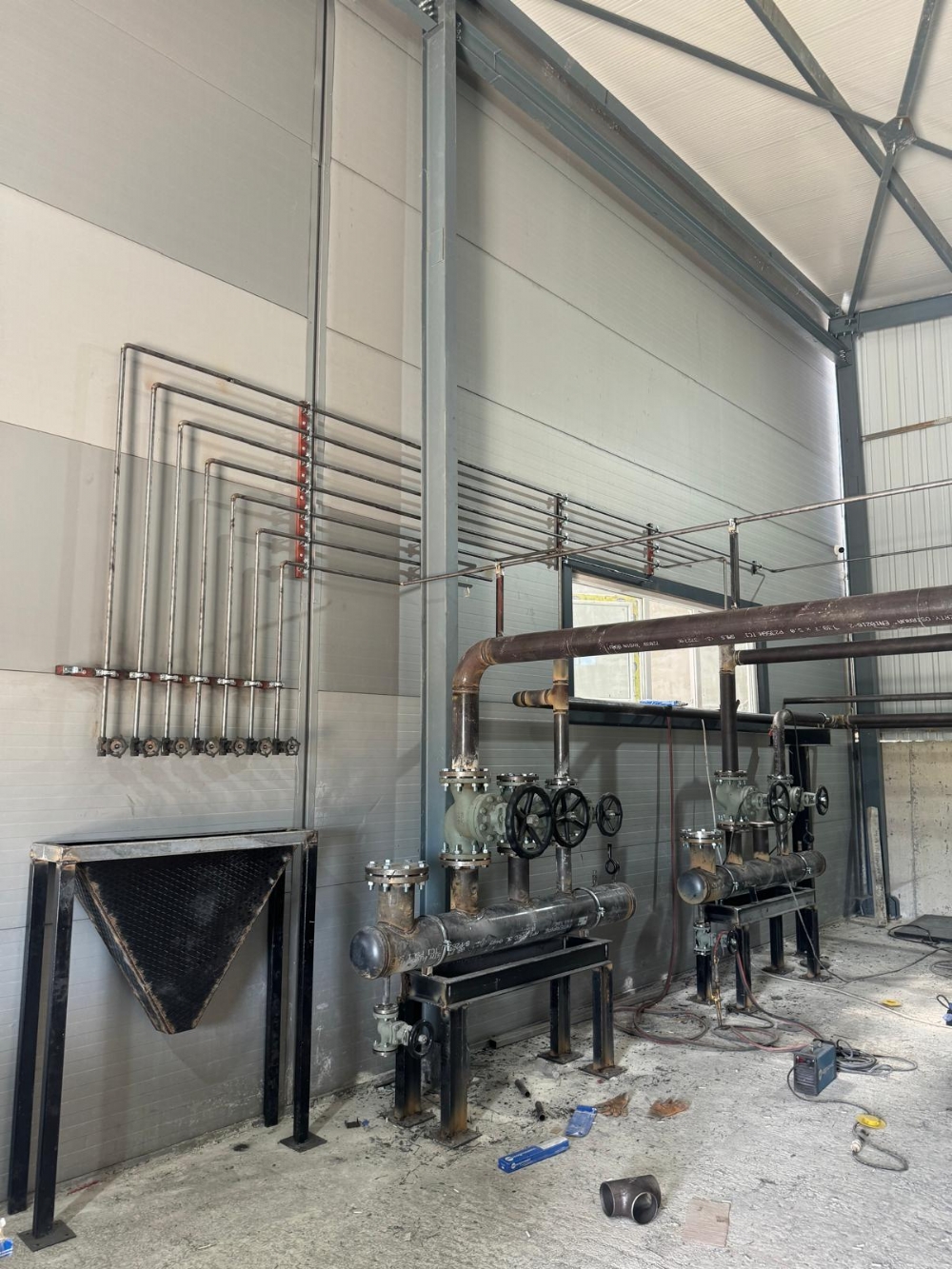

Kazan Çıkışı Buhar Kolektörü Hatlar
Hat Üzerinde:
Su Tutucular (Kondenstop)
Pislik Tutucular (Strainer)
Basınç Düşürücüler
Kompanzatörler(genleşme için)
Ceketli vanalar
Dikkat Edilmesi Gerekenler;
Her yüksek noktada hava tahliye,her alçakta kondens tahliye yapılmalıdır.
İzolasyon şarttır(cam yünü+alüminyum ceket).
Boru eğimleri %1-2 olmalıdır(kondens yönüne).

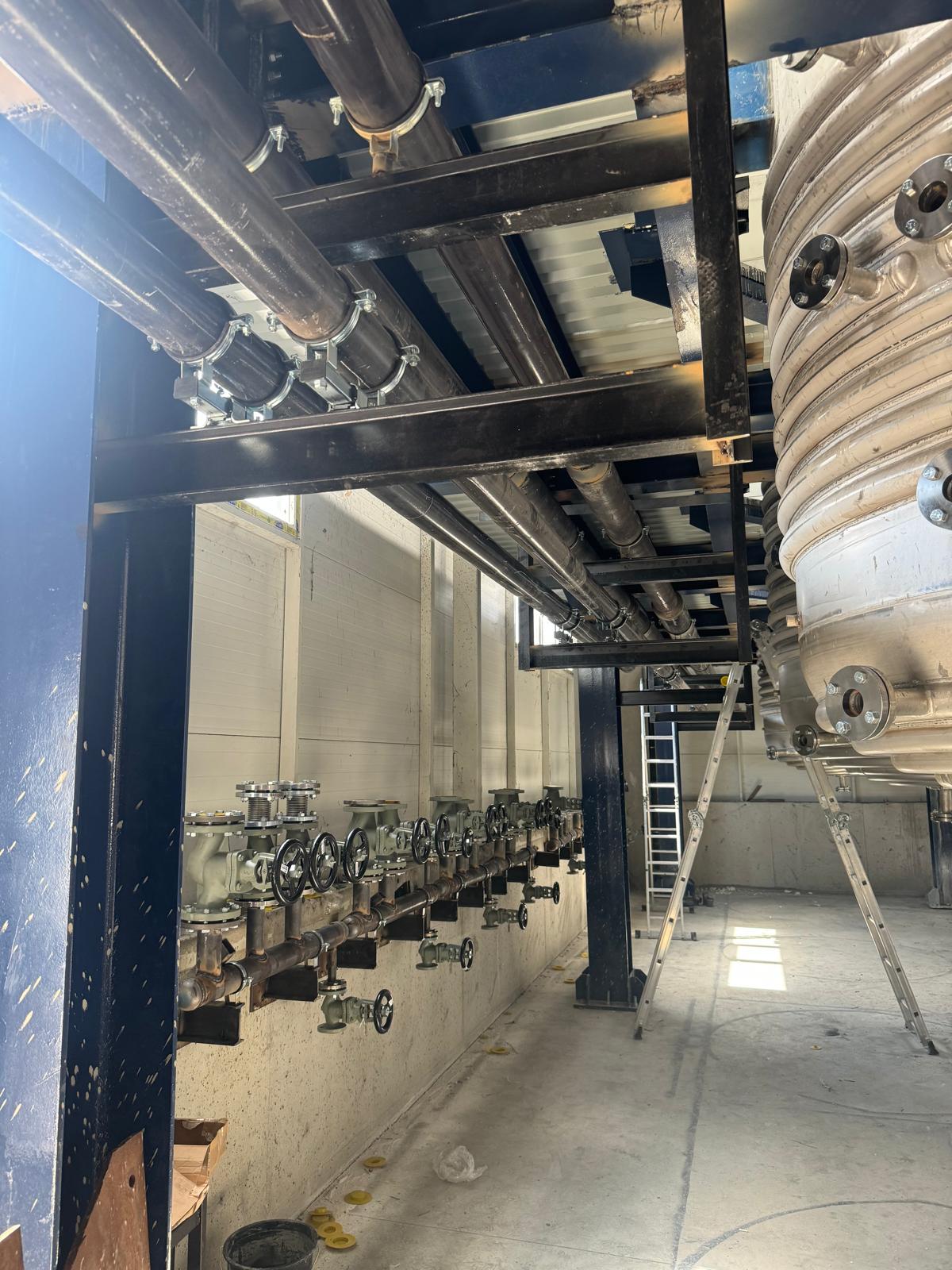

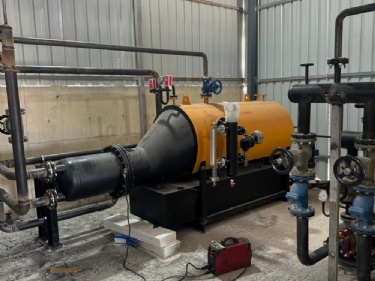

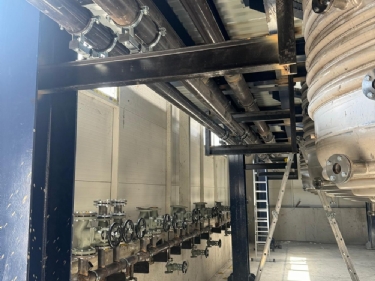

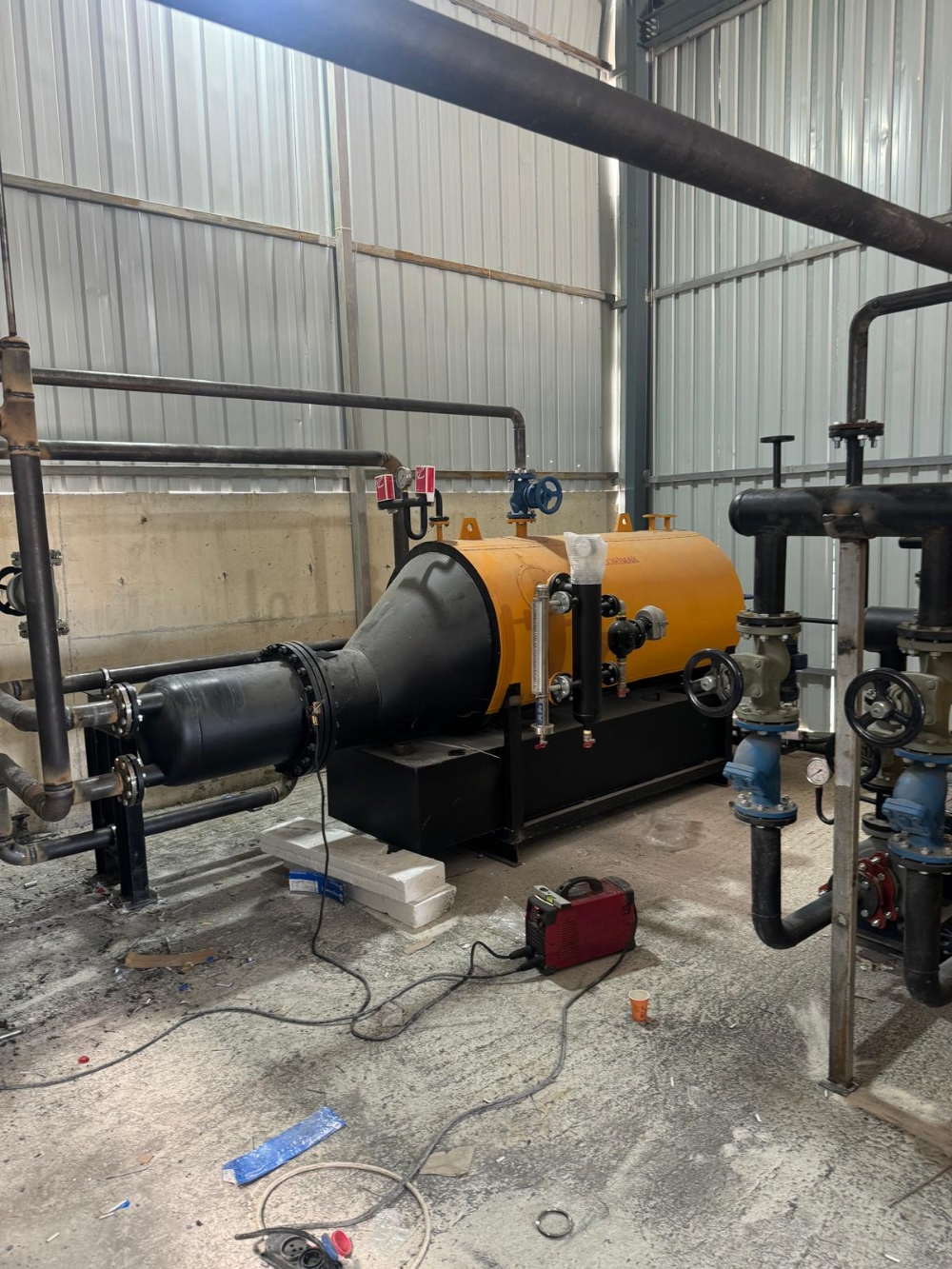

Kızgın Yağ Kazanı Çıkışı Devridaim Pompası Isıtıcı Hatlar Geri Dönüş
Hat Üzerinde;
Yüksek sıcaklık vanaları(min.300℃)

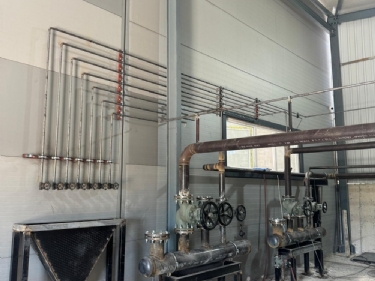

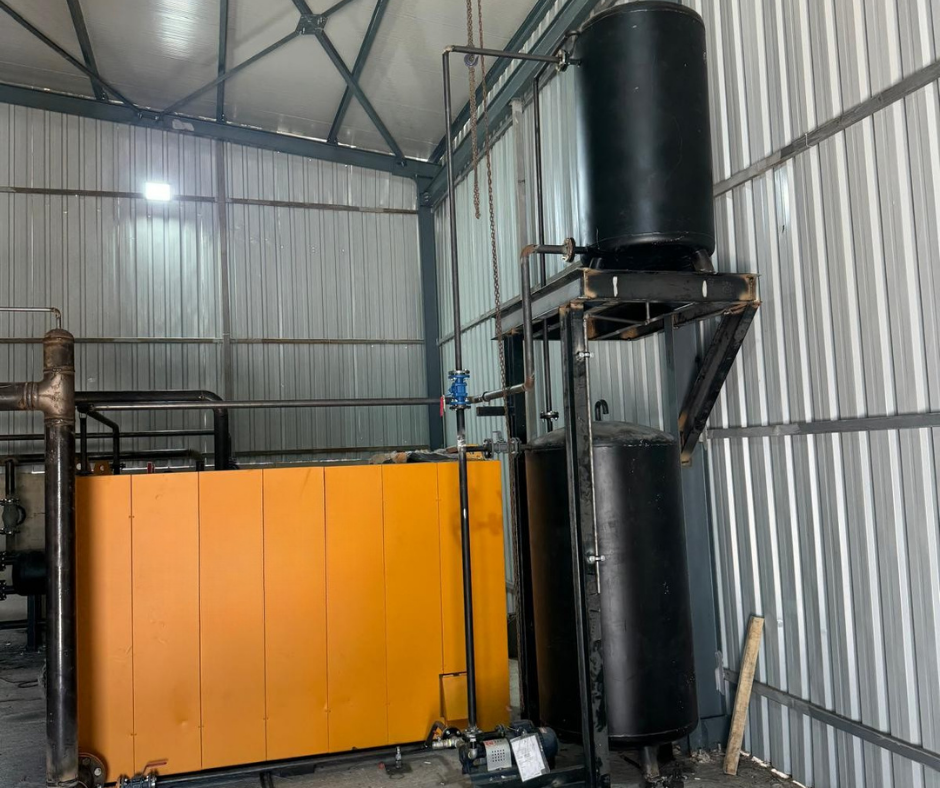

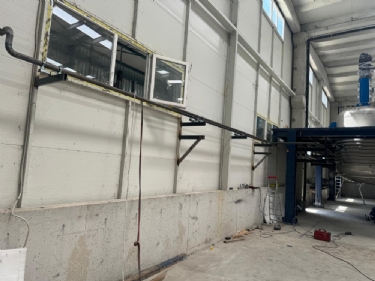

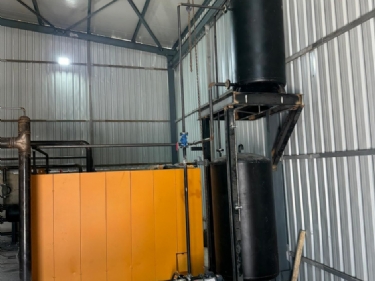

Termal genleşme tankı,
Sirkülasyon pompaları,
Basınç/akışp kontrol ekipmanları
Dikkat Edilmesi Gerekenler;
Sıcaklık genellikle 200℃-300℃ arasıdır.
Hava alma ve genleşme mutlak gereklidir.
Borular tamamen dolu olmalı,içinde hava kalmamalı.
İzolasyon kalınlığı buhardan daha fazla olmalıdır.
Kompresör Çıkışı Hava Kurutucu Hava Tankı Ana Hat Uç Noktalar
Hat Üzerinde;
Filtreler(su,yağ,partikül),
Basınç regülatörleri,
Damlalıklı tahliye sistemleri,
Renkli hortum/hızlı bağlantı rekorları
Dikkat Edilmesi Gerekenler;
Yatay hatlar %1 eğimle su tahliyesine yönlendirilmelidir.
Kompresörden sonra hava kurutucu mutlaka olmalıdır.
Kompozit borular titreşim ve ses yalıtımı sağlar.
Flanş ve kaynak işlemleri standartlara uygun olmalıdır(ASME,DIN).
Hatlar sabitlenmeli ancak genleşme için kompanzasyon sağlanmalıdır.
Tüm sistemler devreye almadan önce test edilir:
BUHAR: Hidrostatik test+buhar sızdırmazlık,
KIZGIN YAĞ: Isıtma testi+kaçak kontrolü
HAVA: Basınçlı hava ile sızdırmazlık ve debi kontrolü.
